Введение: металлическая сетка — больше, чем просто «ячейка и проволока»
Металлическая сетка — один из самых массовых и при этом недооценённых видов метизной продукции. За кажущейся простотой скрывается глубокая инженерная специализация: сетка для габионов работает на удержание скальных массивов, тканая микронная сетка фильтрует расплавы полимеров, а сварная арматурная карта принимает на себя растягивающие напряжения в бетонных плитах.
Ошибка при выборе типа сетки оборачивается каскадом проблем. Поставили оцинкованную рабицу вместо сварной шарнирной на периметр промзоны — через год получили провисание. Заказали сетку Манье из стали без марганцовистой подкладки на грохот — замена через месяц из-за абразивного износа.
В этом обзоре мы систематизируем все основные типы металлической сетки, присутствующие на рынке, с привязкой к ГОСТ, материалам и типовым узлам применения.

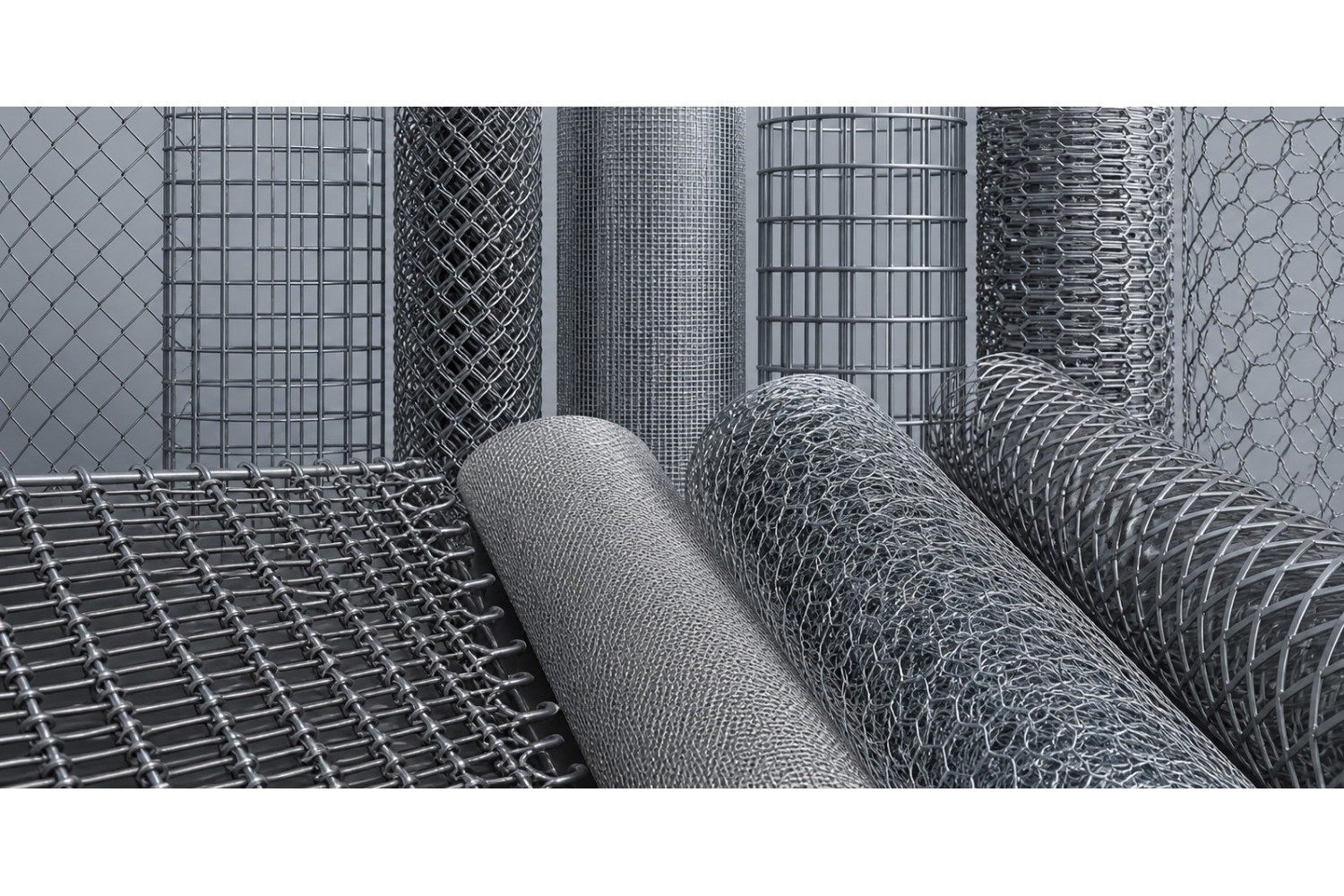

Классификация металлических сеток: производство, форма ячейки, покрытие
Прежде чем погружаться в детали каждого вида, важно зафиксировать три классификационных признака, по которым сетки различаются на верхнем уровне.
| Признак | Варианты | Примеры сеток |
|---|---|---|
| По способу производства | Сварные, тканые, кручёные (плетёные), просечно-вытяжные (ЦПВС), шарнирные, щелевые (Манье) | Сварная кладочная, тканая фильтровая, рабица, ЦПВС, сетка для габионов |
| По форме ячейки | Квадратная, прямоугольная, ромбическая, шестигранная (гексагональная), щелевая, рифленая | Сварная (квадрат), рабица (ромб), Манье (щель), рифленая (квадрат с изгибом) |
| По типу покрытия | Без покрытия (чёрная), оцинкованная (электроцинк, горячий цинк), с полимерным покрытием (ПВХ, ПЭ), нержавеющая | Габионная (тяжёлый цинк + ПВХ), штукатурная (горячий цинк), фильтровая (AISI 304/316) |
Сетка для габионов: ГОСТ Р 52132, двойное кручение и цинкование
Габионная сетка — это конструкционный материал для подпорных стен, берегоукрепления и армирования откосов. Её ключевая особенность — двойное кручение проволоки, которое предотвращает расплетание даже при разрыве одной нити.
| Параметр | Значение (типовое) | Примечание |
|---|---|---|
| Тип ячейки | Шестигранная (гексагональная), 60×80, 80×100, 100×120 мм | Размер «по диагоналям» |
| Диаметр проволоки | 2,4 – 3,9 мм (основная); 3,0 – 4,4 мм (кромочная) | Кромочная на 0,6–0,8 мм толще основной |
| Покрытие | Горячий цинк (GOST): ≥ 240 г/м²; Galfan (Zn-5%Al) + ПВХ-оболочка | Для агрессивных сред и морской воды — обязателен Galfan |
| Прочность на разрыв | 380–550 МПа | Проволока должна сохранять пластичность для загиба на 360° без разрушения покрытия |
Снабженцу на заметку. При заказе габионных конструкций уточняйте не только размер короба (длина×ширина×высота), но и наличие диафрагм через каждый метр длины. Отсутствие диафрагм — признак кустарного производства, такие габионы дают «пузо» уже при заполнении.
Сетка Манье: щелевая структура для горнорудной промышленности
Сетка Манье (щелевая, шпальтовая) — это конструкция из профилированных колосников, собранных в карту с заданным зазором. Применяется на грохотах, обезвоживающих ситах и фильтрующих перегородках. В отличие от тканых и сварных сеток, Манье держит ударные и абразивные нагрузки без остаточной деформации ячейки.
| Параметр | Диапазон |
|---|---|
| Материал колосника | Сталь 45, 65Г, 09Г2С, AISI 304/316, HARDOX 400/450 |
| Ширина щели (зазора) | 0,1 – 20 мм |
| Форма колосника | Трапециевидная (V-образная), треугольная, прямоугольная |
| Тип крепления | Сварное (на поперечинах), сборное (стяжные шпильки), завальцованное в раму |
Ключевое преимущество: трапециевидная форма колосника (расширение щели книзу) исключает забивание ячейки частицами — эффект «самоочистки».
Типичная ошибка при заказе: не указана ориентация щели относительно потока. Для грохочения щель ориентируют поперёк потока материала, для дренажа и обезвоживания — вдоль.
Сетка рифленая (канилированная): жёсткость на изгиб и просев
Рифленая сетка — это тканая сетка, у которой проволоки основы и утка предварительно изогнуты (канилированы) в местах переплетения. Изгиб фиксирует проволоки, предотвращая их смещение относительно друг друга. Применяется на виброгрохотах, где обычная гладкая тканая сетка теряет геометрию ячейки из-за вибрации.
| Характеристика | Рифленая | Гладкая тканая |
|---|---|---|
| Фиксация ячейки | Жёсткая, без смещения | Подвижность проволок, разбивка ячейки при вибрации |
| Точность просева | Высокая (±0,05 мм по ячейке) | Средняя (±0,1 мм), ухудшается со временем |
| Ресурс на виброгрохоте | Высокий | Низкий (разбивка кромок рамы) |
| Цена | На 25–40% выше гладкой | Базовая |
Сетка рукавная: фильтрация и армирование шлангов
Рукавная сетка — это тканая или плетёная трубчатая структура (рукав) без продольного шва. Изготавливается на круглых оправках. Основное применение — съёмные фильтроэлементы для экструдеров (расплав полимеров), а также армирование гибких шлангов (воздуховоды, топливные магистрали).
| Параметр | Диапазон |
|---|---|
| Диаметр рукава | 5 – 300 мм |
| Материал | AISI 304, 316L (фильтрация); сталь 20, оцинкованная (армирование) |
| Ячейка | 0,05 – 5,0 мм |
| Тип плетения | Полотняное, саржевое, фильтровое (многослойное) |
Важно при заказе. Для фильтрации расплавов требуется обязательная паспортизация по размеру ячейки и чистоте поверхности (обезжиривание, травление). Наличие заусенцев и масляных пятен — брак, приводящий к дефектам экструзии.
Сетка сварная: арматурные карты, кладочная, дорожная
Самый массовый сегмент рынка. Сварная сетка изготавливается контактной точечной сваркой из проволоки Вр-1 (рифлёная) или гладкой (В-1) по ГОСТ 8478-81, ГОСТ 23279-2012 (арматурные карты).
| Вид | ГОСТ | Диаметр проволоки, мм | Размер ячейки, мм | Применение |
|---|---|---|---|---|
| Арматурная (дорожная) | ГОСТ 23279-2012 | 5,0 – 12,0 | 100×100, 150×150, 200×200 | Армирование бетонных плит, дорожных покрытий, полов промзданий |
| Кладочная | ГОСТ 8478-81 | 3,0 – 5,0 | 50×50, 100×100 | Армирование кирпичной кладки, штукатурки, стяжки пола |
| Сварная рулонная (облегчённая) | ГОСТ 8478-81 | 1,6 – 4,0 | 12,5×12,5 – 50×50 | Вольеры, клетки, ограждения, армирование лёгких конструкций |
Входной контроль сварной сетки. Проверяйте прочность сварного соединения на отрыв. Для арматурной сетки по ГОСТ 23279 разрушающее усилие при отрыве поперечного стержня от продольного нормируется в зависимости от диаметра. Падение прочности шва на 20% ниже нормы — признак пережога или непровара на сварочной линии.
Сетка тканая: микронная точность для фильтров и сит
Тканая сетка производится на станках полотняного или саржевого переплетения по ГОСТ 3826-82 (проволочная), ГОСТ 3187-76 (фильтровая), ГОСТ 6613-86 (контрольная, микронная). От сварной отличается отсутствием сварных точек: проволоки удерживаются силами трения в переплетении.
| Тип | Размер ячейки | Материал | Применение |
|---|---|---|---|
| Ситовые (контрольные) | 0,04 – 2,5 мм | AISI 304, латунь Л80, бронза БрОФ | Лабораторные сита, калибровка абразивов, рассев порошков |
| Фильтровые | 0,05 – 1,0 мм | AISI 304, 316L, монель, титан | Фильтрация топлива, масел, гидравлических жидкостей, расплавов |
| Конвейерные (транспортёрные) | 5,0 – 20,0 мм | Сталь 20, 12Х18Н10Т | Ленты печей, сушильных камер, транспортировка горячих заготовок |
Снабженцу на заметку. Для тканых сеток критически важно указывать номинальный размер стороны ячейки в свету (расстояние между параллельными проволоками), а не шаг. Разница на диаметр проволоки (0,2–0,5 мм) для микронных сеток делает просев некондиционным.
Сетка ЦПВС (цельнометаллическая просечно-вытяжная): лёгкость и жёсткость
ЦПВС (в народе — «высечка») изготавливается из цельного листа методом просечки и растяжения. Сварных швов и переплетений нет — структура монолитна. Это даёт уникальное сочетание жёсткости и малого веса (до 70% пустотности).
| Параметр | Значение |
|---|---|
| Материал | Сталь тонколистовая оцинкованная (08пс), алюминий АМг2, нержавейка AISI 304 |
| Толщина заготовки | 0,4 – 6,0 мм |
| Размер ячейки | от 3×5 мм до 100×200 мм (по диагоналям ромба) |
| Применение | Ступени лестниц, настилы эстакад, фильтрующие перегородки, шумозащитные экраны, армирование штукатурки |
Ключевое преимущество: острые грани просечных ячеек создают нескользящую поверхность. ЦПВС-настил не требует дополнительного рифления или насечки.
Ограничение: при циклических знакопеременных нагрузках в углах просечки могут возникать усталостные трещины. Не применять ЦПВС для вибрирующих сит грохотов!
Сетка штукатурная: адгезия и геометрия ячейки
Штукатурная сетка предназначена для армирования штукатурных слоёв. На рынке представлена тремя основными видами:
- Металлическая тканая (рабица мелкоячеистая): проволока 0,6–1,0 мм, ячейка 10×10 мм. Применяется при слое штукатурки до 30 мм.
- Металлическая просечно-вытяжная (ЦПВС тонкая): толщина листа 0,4–0,5 мм, ячейка 5×8 мм. Хорошая адгезия, применяется по пенобетону и газобетону.
- Сварная из проволоки Вр-1: диаметр 1,6–2,5 мм, ячейка 50×50 мм. Для толстослойной штукатурки (свыше 30 мм), в том числе на фасадах.
Важно для снабжения. Для фасадных работ по утеплителю требуется сетка с плотностью цинкового покрытия не менее 80 г/м² (горячий цинк). Электрооцинкованная сетка с покрытием 10–20 г/м² начинает ржаветь в штукатурном слое уже через 2–3 года, вызывая бурые пятна на фасаде.
Сетка-рабица: универсальный стандарт ограждений
Сетка-рабица (плетёная) изготавливается по ГОСТ 5336-80 путём спирального переплетения проволочных зигзагов. Конструкция не имеет сварных швов, что обеспечивает гибкость и простоту монтажа.
| Параметр | Варианты |
|---|---|
| Форма ячейки | Ромбическая, квадратная |
| Размер ячейки (в свету), мм | 5×5, 10×10, 15×15, 20×20, ... 100×100 |
| Диаметр проволоки, мм | 1,2 – 5,0 |
| Покрытие | Без покрытия, оцинкованная, с полимерным покрытием (ПВХ зелёный/серый RAL 6005/7016) |
| Поставка | Рулоны высотой 1,0–2,0 м, длина 10–15 м |
Эксплуатационный минус. Рабица не является жёсткой конструкцией — провисание неизбежно без правильно выставленных лагов (направляющих) с шагом не более 2,5 м. Для периметров промзон с высокими требованиями к безопасности (от проникновения) предпочтительнее сварная или шарнирная сетка.
Шарнирная сетка: заводская оцинковка и 3D-изгиб
Шарнирная сетка (3D-панели, «егоза») — это сварная сетка с V-образными рёбрами жёсткости, нанесёнными методом гибки на каждый горизонтальный пруток. Шарнирное соединение панелей между собой осуществляется с помощью скоб или хомутов, что позволяет монтировать ограждение на неровном рельефе без резки секций.
| Параметр | Типовое значение |
|---|---|
| Диаметр проволоки (горизонталь / вертикаль) | 5,0/5,0 мм; 6,0/5,0 мм |
| Ячейка | 50×200 мм, 55×200 мм (сужение кверху для антивандальности) |
| Высота панели | 630, 1030, 1230, 1530 мм и выше |
| Покрытие | Горячий цинк (≥ 60 мкм) + полимерное покрытие (полиэстер, PVDF) |
| Стандарт | EN 10223-1 (Европа), ТУ 1275-001-... (РФ, аналог) |
Конкурентное преимущество. За счёт V-образных рёбер жёсткости панель высотой 2 м держит геометрию без дополнительных лагов. Срок службы оцинковки — 25+ лет, с полимерным покрытием — до 40 лет в условиях промзоны.
Сводная таблица: выбор сетки под задачу
| Область применения | Рекомендуемый тип сетки | Альтернатива |
|---|---|---|
| Берегоукрепление, подпорные стены | Габионная (двойное кручение) | Сварная в картах (менее гибкая) |
| Грохочение руды, щебня | Манье (щелевая), рифленая | Тканая гладкая (малый ресурс) |
| Армирование бетонных плит, дорог | Сварная арматурная (карты) | Композитная (ограничена по огнестойкости) |
| Фильтрация расплавов, топлива | Тканая фильтровая / рукавная (AISI 316L) | Перфорированный лист (выше гидросопротивление) |
| Периметр промзоны, аэропорта | Шарнирная (3D-панель) | Сварная рулонная на лагах |
| Дачный забор, загон для скота | Рабица (оцинкованная) | Сварная рулонная (жёстче, но дороже) |
| Штукатурка фасада | ЦПВС тонкая / тканая мелкоячеистая | Стеклосетка (не для толстых слоёв) |
| Настилы, переходные мостики | ЦПВС (просечно-вытяжная) | Сварной настил из прутка (дороже) |
| Армирование кирпичной кладки | Сварная кладочная (Вр-1, яч. 50×50) | Перфолента (слабее по распределению) |
| Конвейерные ленты печей | Тканая конвейерная (AISI 310S/304) | Пластинчатый транспортёр (тяжелее, дороже) |
Рекомендации службе закупок и входному контролю
- Цинковое покрытие — главный индикатор. Для уличных сеток (габионы, рабица, шарнирная, штукатурная) разница между гальваническим (10–30 г/м²) и горячим цинком (≥ 80 г/м²) — это разница между заменой через 5 лет и 30 годами. Требуйте в сертификате указание плотности цинка (г/м²) или толщины слоя (мкм).
- Размер ячейки — «в свету». Для фильтровых, ситовых и габионных сеток все размеры ячейки указываются как расстояние между внутренними гранями проволок («в свету»). Наружный шаг всегда больше на диаметр проволоки. Неправильная трактовка ведёт к некондиционному просеву.
- Упаковка и хранение. Сетки с полимерным покрытием (ПВХ-рабица, шарнирные панели) должны храниться в заводской упаковке, защищающей от УФ-излучения. Распакованные рулоны под прямым солнцем за 3–4 месяца теряют эластичность полимерного слоя — появляются микротрещины.
- Габионы: требование Galfan. Для объектов в морской воде или в зоне противогололёдных реагентов цинкование по ГОСТ (Zn) недостаточно. Требуйте сплав Galfan (Zn-5%Al) — стойкость в 2–3 раза выше.
- Сварная арматурная сетка: контроль сварных точек. При приёмке партии выборочно (не менее 5% карт) проверяйте прочность сварного соединения на отрыв по методике ГОСТ 10922-2012. Непровар (менее 80% от норматива) — основание для возврата.
Заключение
Металлическая сетка — это высокотехнологичная продукция с жёстко нормированными параметрами. Выбор между рифленой и гладкой тканью, между Galfan и просто цинком, между сварной картой и рабицей — это всегда инженерное решение, а не вопрос цены за квадратный метр.
Корректно составленная спецификация на сетку включает: тип сетки по способу производства, материал проволоки (с указанием марки стали), размер ячейки «в свету», диаметр проволоки, вид и плотность покрытия, а также ссылку на актуальный ГОСТ или EN. Только такой подход гарантирует, что закупленная сетка отработает проектный срок без потери функциональных свойств.
